管网知识 | 浅析排水雨污分流改造

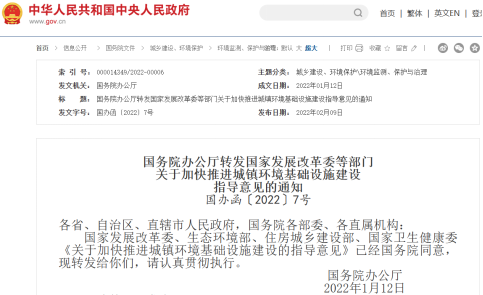

国家政策



指导思想

以习近平新时代中国特色社会主义思想为指导,全面贯彻党的十九大和十九届历次全会精神,深入贯彻习近平生态文明思想,立足新发展阶段,完整、准确、全面贯彻新发展理念,构建新发展格局,推动高质量发展,深化体制机制改革创新,加快转变发展方式,着力补短板、强弱项,优布局、提品质,全面提高城镇环境基础设施供给质量和运行效率,推进环境基础设施一体化、智能化、绿色化发展,逐步形成由城市向建制镇和乡村延伸覆盖的环境基础设施网络,推动减污降碳协同增效,促进生态环境质量持续改善,助力实现碳达峰、碳中和目标。

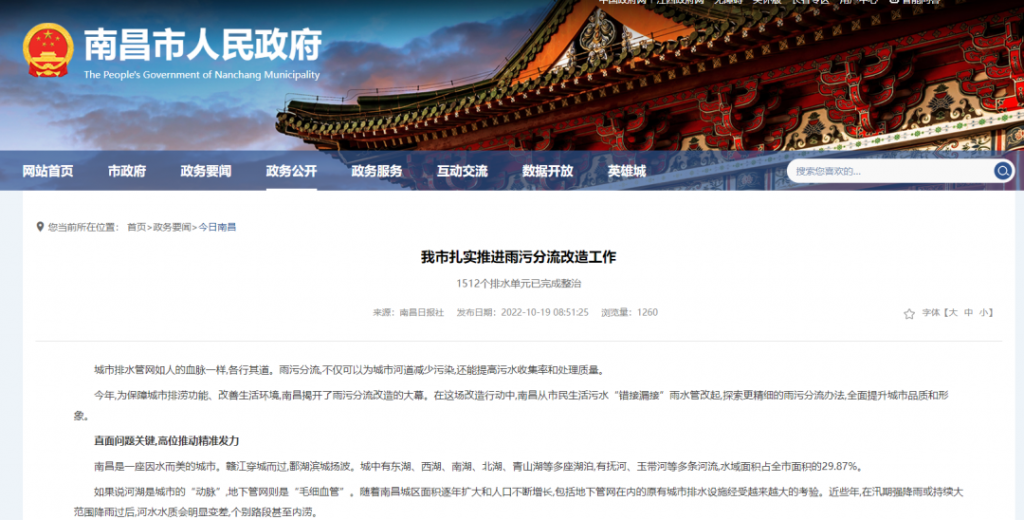

地方落实





下面是我国市政排水系统的发展

排水系统的发展

我国大致经历了三代排水系统,第一代是直排合流制、第二代是截流合流制、第三代就是现在推行的雨污分流制。第一代是直排合流制,就是把工业废水,生活污水和初期雨水直接排入河湖。第二代截流合流制,雨污混合水进入污水处理厂,就会通过截流井溢流至自然水体。第三代雨污分流制,就是雨水排入自然水体,污水进入污水处理厂,实现了雨污分流。

为什么现在城镇化以及乡村振兴建设比较推行“雨污分流”?

早期环保意识不强,没能意识到环保的重要性。所以才会有著名的”黑臭水体苏州河“。也就是第一代的直排合流制,或是散排,对环境的污染很严重。我国在发展早期经济基础薄弱,难以支撑完备的雨污分流系统,分流制的两套管网建设需要更大的经济投入,所以就有了第二代的截流合流制系统,但是当雨水量过大时,污水处理厂难以承受,还是会溢流至自然水体造成一定程度的污染。



截流制排水系统
现随着环境保护意识的提高和经济实力的增强,以及近年来城市内河黑臭化等问题的出现,雨污分流的排水模式在逐步得到认可。新建城市排水管网系统一般建议采用雨污分流,旧的合流式排水系统提倡在一定条件下进行分流式改造。

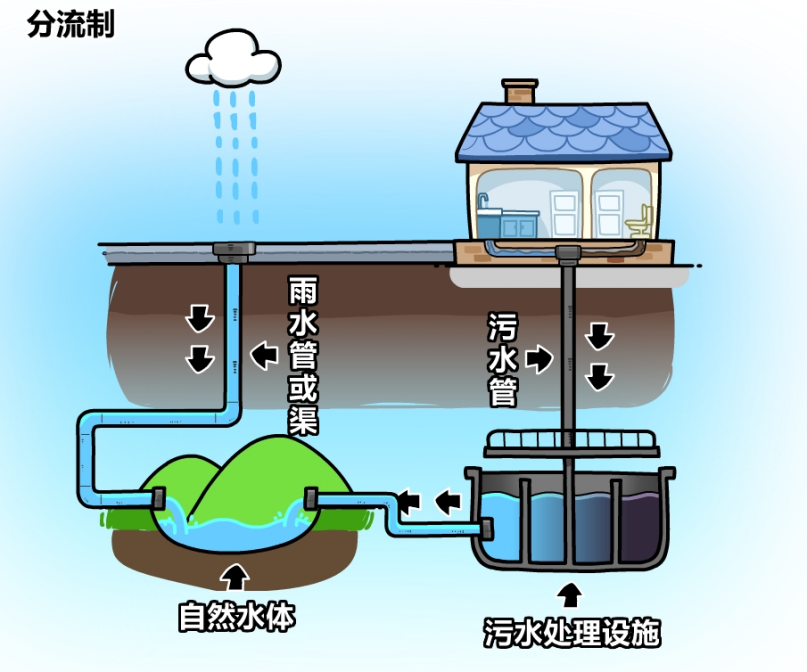

分流制排水系统

分流改造的成效归结为四个字“内实外美”(地下实地上美)

切实保障地下雨污水管道的有序运行,改变之前合流管道易淤积、易堵塞的常态,雨水通过雨水管网直接排到河道,污水则通过污水管网收集后,送到污水处理厂进行处理,避免污水直接进入河道造成污染;切实解决城市内涝问题的经常发生,雨污分流一定程度上能改善原有管道的“运力”,据不完全统计,进行过雨污分流的老旧小区,内涝问题都有不同程度的改善。极大的改善了城镇的环境面貌,提升了城镇面貌的外在形象,对于人们的生产生活带来了极大的便利,人们的幸福指数逐步提高。

XX小区改造后成效图:



雨污分流系统流程示意图:



工程实例:

XX区污水厂治理片区污水系统整治工程

雨污分流改造总体思路:(从小区到市政道路)

1.调查范围内现状存在的问题与相关规划需求,对现状存在问题进行梳理

2.针对性的提出设计思路与改造措施

3.做为一项民生工程,实施过程中,应尽可能地结合老百姓的相关诉求进行

问题梳理



设计原则:

雨污分流、应接尽接。

设计思路:

1、梳理老旧小区内现状排水管道及与小区接驳的市政雨污管网 , 同步实施雨污分流改造。

2、现状小区原有排水管道良好 , 局部破损 , 进行修补 ; 原有排水管道老旧严重的 , 进行改造更换。

3、对老旧小区排水管道进行全面的疏通清淤 , 改造更换淤堵、渗漏严重的排水管道及检查井。

4、屋面雨水与阳台污水进行雨污分流改造。

5、有条件的应结合海绵城市设计改造。

6、周边明沟统一改造为暗沟,增设盖板。

旧小区雨污分流改造措施示意:



1.南侧一般因为”平改坡“的原因,会新增屋面雨水管;而原来阳台的雨水立管,会改做污水管之用。

2.北侧一般拆除住户私接管道,新增污水立管,接纳住户私接的厨房、卫生间排水管,排至室外污水管网。

3.如果南侧为连续阳台,无法设置屋面雨水立管,则会选择“南水北调”,在屋面设置排水管并连接至北立面,在北侧设置雨水立管。

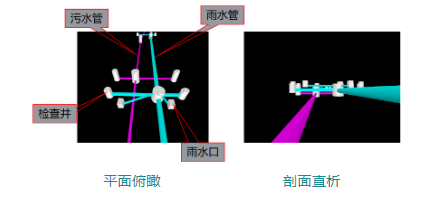

市政雨污分流管道布置示意:

管槽开挖施工现场:




总结

经过排水系统发展的三个时代,“雨污分流”作为当下最热门的排水系统,其给人们生产生活带来的便利是显而易见的,对于环境的美化以及生态的治理也起到了至关重要的作用。因为经历过污废水直排河道带来的危害,经历过城区内涝带来的痛楚等等,所以“雨污分流”的思想也渐渐被大众所接受,广泛实施,但凡事都是利弊双行,这种排水系统也有两个问题,一是有管道错接、混接现象,污水进入雨水管或雨水进入污水管。二是雨污分流解决不了面源污染的问题,降雨时,初期雨水冲刷大气和地面后,带着地面垃圾(比如垃圾中转站、餐饮、汽修、农贸垃圾)通过雨水管排入河湖海,造成面源污染。

(文章来源:地下管网)
